項目：廣東某鋼鐵實業股份有限公司燒結機煙氣脫硝整治項目
項目概況：總廢氣處理量為30000m3/h。
廢氣類型：顆粒粉塵、煙氣、二氧化硫、氮氧化物、CO等。
煙塵來源：燒結鍋爐,混合料在燒結時，將產生含有粉塵、煙氣、SO2和NOX的高溫廢氣。

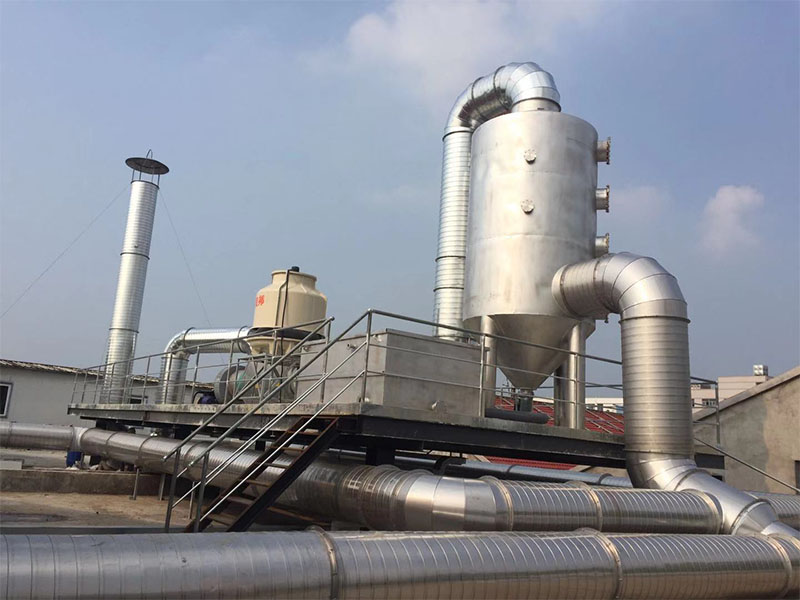

現場施工圖：
處理工藝：
本方案工藝路線擬采用以“通風系統（風機、收集罩、管道）+初步除塵凈化系統（噴淋塔：吸收劑尿素、助劑有機醇胺）+活性炭吸附箱”為核心工藝來處理該廢氣。
實測凈化效率：97%
工程概述：
廣東某鋼鐵實業股份有限公司燒結機按照“一步到位、分布實施、超凈排放”的環保設施建設總原則，擬投資3億元開展燒結廠180㎡燒結煙氣脫硫脫硝除塵脫白系統的升級改造相關工作，采用“一機一塔”布置方式，一套煙氣凈化裝置。改造完成后滿足超低排放指標，即SO2排放小于30mg/Nm3、 NOx排放小于50mg/Nm3、粉塵排放小于5mg/Nm3。

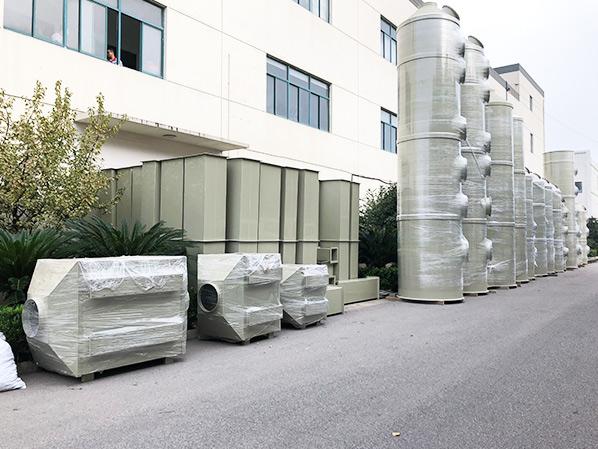

相關工程安裝現場：
廢氣處理工藝流程圖：
廢氣處理設備配置：集氣罩、管道、廢氣凈化塔、煙囪、風機、儲藥桶、活性炭吸附箱等。
煙塵廢氣處理技術原理：
1、煙氣中含有粉塵、二氧化硫、氮氧化物，煙氣經過噴淋塔時，噴淋系統能捕捉煙氣中的粉塵顆粒物，噴淋系統中的吸收劑及助劑同時能脫銷，未被處理的部分廢氣進入活性炭吸附箱中。
2、初步處理后的煙氣進入活性炭吸附箱，濕法煙氣脫硝技術是利用在尿素溶液中添加助劑（乙二胺合鈷等）的方法來增加吸收液中NOx的溶解度和NO2的氧化度,從而達到提高脫硝率的目的。原煙氣從噴淋吸收塔的下部進入，在塔內與吸收液至下向上逆向接觸，凈煙氣從吸收塔上部排除，當脫硝效率降低后，將吸收液排出吸收塔，進入氧化罐，在設定的溫度下處理設定時間后吸收液獲得再生，再生吸收液返注入吸收塔，繼續進行脫硝。
3、初步處理后的廢氣進入活性炭吸附箱進一步進行脫硝處理，達標后的煙氣經風機管道煙囪排放。
4、活性炭解吸再生
活性炭在吸收了NOx和SO2之后，活性炭表面的細小微孔會把生成的物質存儲于之中，這樣就會造成活性炭的吸附力降低，因此對用于吸附SO2之后在表面形成了硫酸的活性炭要采取定期的加熱再生，實現循環利用。將已吸附H2SO4、NH4HSO4、( NH4)2SO4的活性炭，經過再生加熱段400 ℃ 的加熱再生，該過程會產生以下的反應:
H2SO4→ H2O + SO3
2SO3 + C → 2SO2 + CO2
( NH4)2SO4→ SO2 + N2 + 4H2O
